?五恒系統毛細管網輻射空調設計要領是什么？
更新時間：2020-07-03 16:36:10 字號：T|T
五恒系統毛細管網輻射系統是一種新型的可以達到恒溫恒濕恒氧的新型節能舒適空氣調節系統，毛細管網通過管徑7mm的毛細管，以水作為冷媒載體...
五恒系統毛細管網輻射系統是一種新型的可以達到恒溫恒濕恒氧的新型節能舒適空氣調節系統，毛細管網通過管徑7mm的毛細管，以水作為冷媒載體，通過熱輻射的形式向室內傳熱，跟傳統的風機盤管不同，毛細管網輻射系統具有無風感、溫度均勻、技能環保等優點深受高端別墅市場歡迎，那么毛細管網輻射系統在設計的時候需要注意哪些問題呢，今天源壹就給大家來講一講。
由于毛細管網密度更高，所以夏季冷凍源供水溫度只需17~19℃供回水溫度，冬季只需32~30℃供回水溫度，低于常規水空調夏季7～12℃和冬季45~40℃供回水所需的能耗，因而系統節能。
1）了解房屋的圍護結構負荷指標
首先要了解建筑結構對毛細管輻射空調系統的重要性。由于毛細管輻射末端的供回水溫度在夏季僅為17～19℃，顯而易見，毛細管輻射末端只能處理室內顯熱（常規空調夏季供回水7~12℃為處理室內全熱，產生冷凝水排走），在毛細管管壁接觸面上達到16.8℃的露點溫度會產生冷凝水且影響吊頂面積水發霉（毛細管夏季供水溫度上升到20℃以上，制冷效率衰減倍增）。
在毛細管輻射空調系統中，室內潛熱由新風系統負責承擔（如果房屋圍護負荷指標大于節能設計標準，風系統還要承擔毛細管處理不了的顯熱）。因此，房屋的結構越保溫且避免冷橋，節能優勢及毛細管及配套風系統初期投資越明顯。
2）配置房屋基本新風量和送風量大小
新風量和送風量是關于毛細管輻射空調系統的相對兩個概念，新風量一般按照規范標準定義，可以按照換氣次數定義（民宅和公共建筑根據功能要求的換氣次數不一樣），也可以根據人均新風量來定義。
送風量則是為滿足除毛細管能提供的制冷量外剩余需要風系統承擔的建筑物負荷（負荷越高，送風量越大；而為了減少風噪音需保證送風口數量的增加），可以看出房屋的圍護結構負荷指標對毛細管輻射空調系統設計和初期投資的重要性。
3）確定毛細管鋪設方式

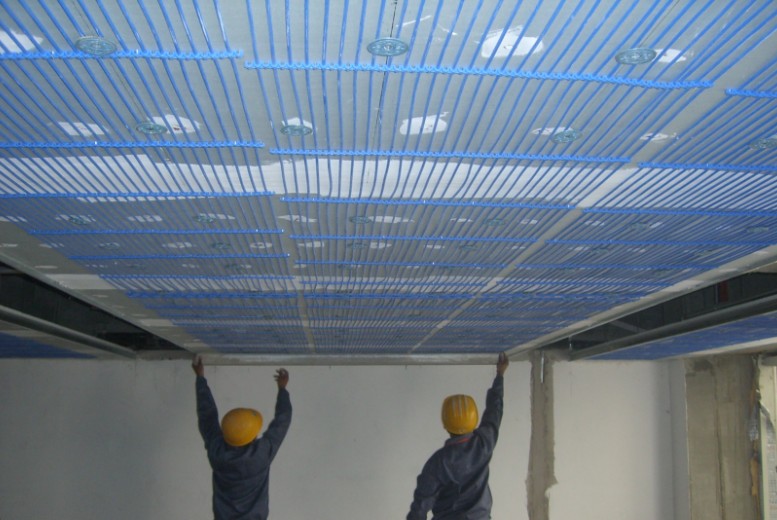

毛細管的鋪設方式分頂面、側墻、地面，頂面是目前常見的鋪設方式，考慮獲取毛細管足夠的制冷量，建議在側墻和地面鋪設毛細管制冷（冬季只開地面毛細管所獲得的舒適性高于頂面制熱）。
頂面毛細管鋪設方式要根據吊頂面和燈槽調整，利用率有限。毛細管的鋪設方式根據業主投資預算和舒適要求調整。如果房屋的建筑圍護結構指標高，房屋能耗大，而業主不愿意增加地面鋪設毛細管的投資?？梢越ㄗh通過增加側墻鋪設毛細管來實施。
4）確定新風處理方式
在一個房屋能耗較高的工程項目中，如果要實現全新風，通過冷凍除濕機+全熱交換機不能實現功能，需要通過轉輪冷凍除濕機（但會增加機組尺寸和初期投資費用）。故我們建議采用比例新風處理方式，通過冷凍除濕機+全熱交換機+部分回風，計算空氣處理狀態點選擇新風主機。
5）確定室外冷凍源
由于新風主機的冷凍水溫不同于毛細管冷凍水溫，故在確定冷凍源時，無論是地源、水源或是風冷主機類型，如果毛細管獨立適用冷源，選擇的主機可以根據冷凍水溫修正系數選擇更小一號的主機。但如果毛細管末端和風系統共用冷凍源，要考慮100%使用毛細管板換修正系數+風系統制冷量選擇正確的冷凍源。

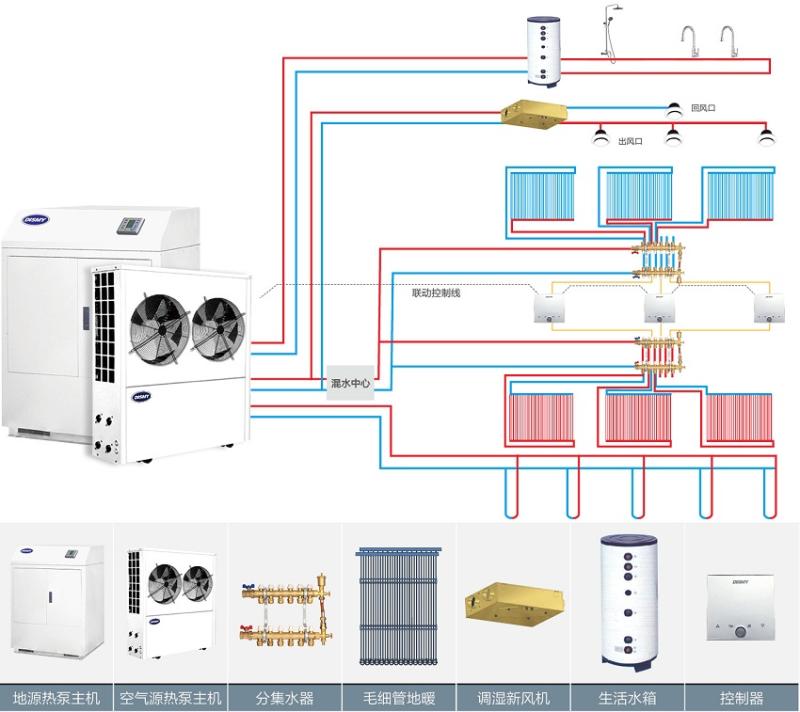

成都源壹整合了除濕 、空調、采暖、通風、空氣凈化、吸塵、凈水等五恒系統，專業提供品質家居整體舒適系統的定制設計、集成安裝與維護服務，網址www.tgemc.com咨詢電話028-85221622
